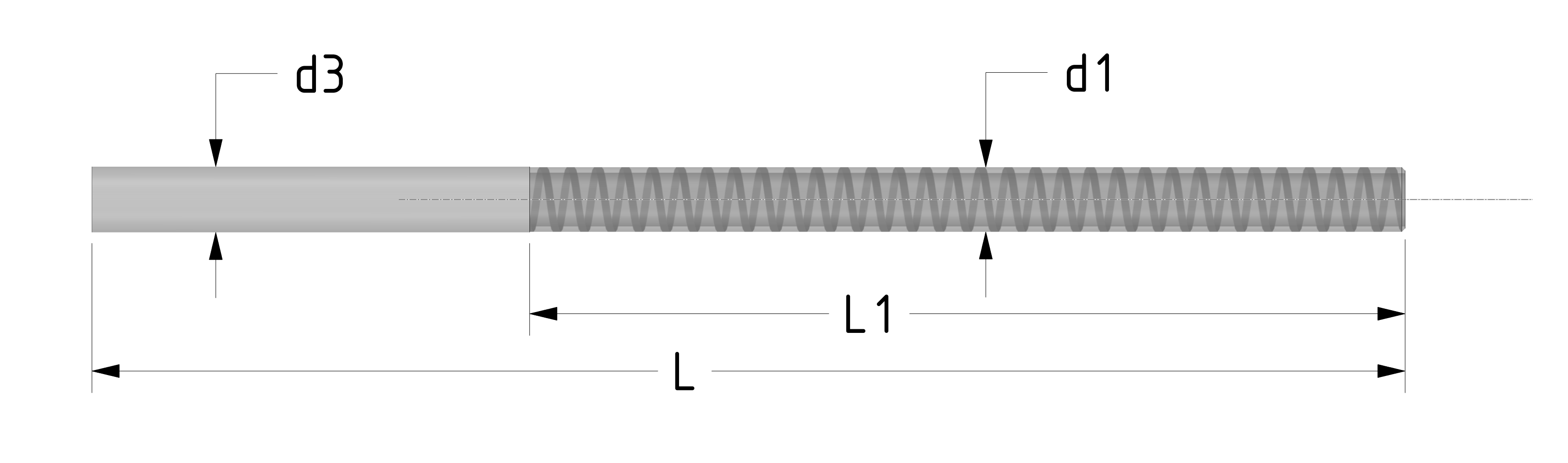

*L=Gesamtlänge l1=Gewindelänge d1=ØGewinde d2=ØBohrung d3=ØSchaft
Artikel-Nr. | L | l1 | d1 | d2 | d3 | Steigung |
---|---|---|---|---|---|---|
WoCu M1,4 | 35 | 15 | 0,9 | keine Bohrung | 1 | 0,3 |
WoCu M1,6 | 35 | 15 | 1 | keine Bohrung | 1 | 0,35 |
WoCu M1,8 | 35 | 15 | 1 | keine Bohrung | 1 | 0,35 |
WoCu M2 k | 60 | 30 | 1,4 | keine Bohrung | 1,4 | 0,4 |
WoCu M2,5k | 85 | 50 | 1,9 | keine Bohrung | 2 | 0,45 |
WoCu M3k | 85 | 50 | 2 | keine Bohrung | 2 | 0,5 |
WoCu M4k | 85 | 60 | 3 | keine Bohrung | 3 | 0,7 |
WoCu M4x0,35k | 85 | 60 | 3 | keine Bohrung | 3 | 0,35 |
WoCu M4kx0,5 | 85 | 60 | 3 | keine Bohrung | 3 | 0,5 |
WoCu M5k | 85 | 60 | 4 | keine Bohrung | 4 | 0,8 |
WoCu M6k | 85 | 60 | 4,5 | keine Bohrung | 4,5 | 1 |
WoCu M8k | 85 | 60 | 6 | keine Bohrung | 6 | 1,25 |
WoCu M8x0,75k | 85 | 60 | 6 | keine Bohrung | 6 | 0,75 |
WoCu M10k | 85 | 60 | 8 | keine Bohrung | 8 | 1,5 |
WoCu M10x1 K | 85 | 60 | 8 | keine Bohrung | 8 | 1,5 |
WoCu M12k | 85 | 60 | 10 | keine Bohrung | 10 | 1,75 |
WoCu M14k | 85 | 60 | 12 | keine Bohrung | 12 | 2 |
WoCu M16k | 85 | 60 | 13,7 | keine Bohrung | 14 | 2 |
WoCu M18K | 85 | 60 | 14 | keine Bohrung | 14 | 2,5 |
