Wenn das Spannsystem kompatibel ist, passen auch die Vierkanthalter zur Anlage. Die Produkte für System E und System R integrieren sich in Palettiersysteme, die auf diesen Schnittstellen basieren. Die reproduzierbare Positionierung ist dabei die Voraussetzung für einen stabilen automatisierten Ablauf.
Vierkanthalter für die EDM
Vierkanthalter positionieren Elektroden mit quadratischem Schaft an zwei Anschlagflächen präzise an das Spannsystem der Erodiermaschine. Die vierseitige Geometrie sichert reproduzierbare Ergebnisse auch bei häufigem Elektrodenwechsel und anspruchsvollen Fertigungsaufgaben. Vom Standard-Vierkanthalter bis zur Sonderkonfiguration mit Pendelfunktion oder Sonderunterbau fertigt Becker Erodiertechnik sein gesamtes Sortiment im eigenen Haus. Das Unternehmen verkauft direkt an Betriebe aus dem Werkzeug- und Formenbau, der Medizintechnik, der Rüstungsindustrie sowie Unternehmen mit automatisierter Serienfertigung.
Das Wichtigste in Kürze:
- Passend für System E (Erowa ITS®) und System R (3R®)
- Schaftmaße 15x15 und 25x25 mm
- Ausführungen mit Pendelfunktion, Aluminium- und Messingunterbau
- Vorderteile 15 und 25 jeweils als Einzelkomponente erhältlich
- System R: Standardausführung und Variante auf 20mm Schaft
- Zubehör: Vierkant-Ausrichtlineal, Klemmstücke, Schrauben
Präzisions Vierkanthalter
Welche Vierkanthalter bietet Becker Erodiertechnik?
Das Sortiment umfasst vierzehn Halter-Varianten sowie fünf Zubehörteile für System E und R. Jede Ausführung deckt spezifische Anforderungen in der EDM ab, von der Standardkonfiguration bis zur Sonderlösung mit Pendelfunktion oder Sonderunterbau.
System E (ITS® von Erowa)
- Vierkanthalter 15 E und 25 E
- 15 E und 25 E mit Pendelfunktion

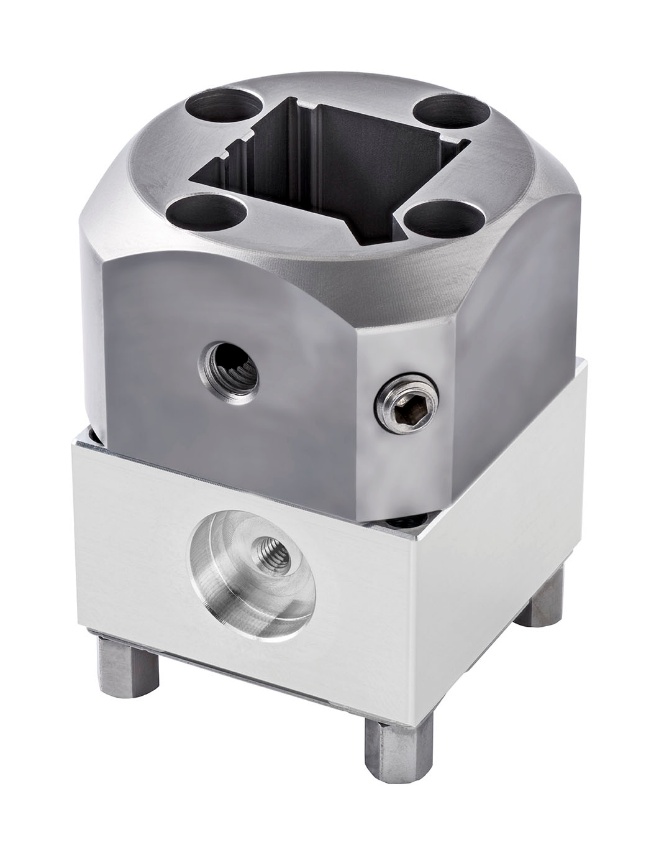

- 15 E und 25 E mit Aluunterbau
- 15 E und 25 E mit Messingunterbau
System R (3R®)
- Vierkanthalter 15 R und 25 R
- 15 R und 25 R auf 20mm Schaft
Vorderteile und Zubehör
- Vorderteil 15 und 25

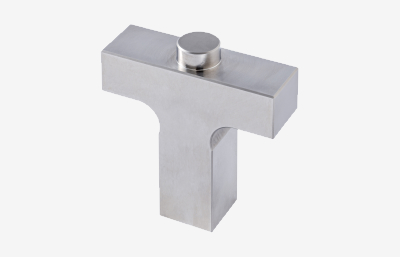

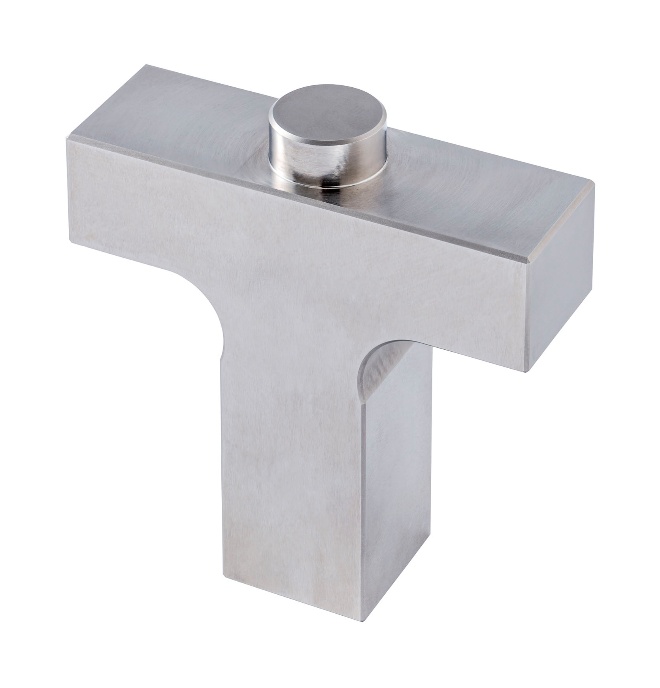

- Vierkant-Ausrichtlineal, Klemmstück, Klemmstück mit Schraube, Schraube für Klemmstück, Druckschraube für Vierkanthalter
Becker Erodiertechnik prüft jedes gefertigte Teil vor der Auslieferung und bringt tiefes Fachwissen aus der Spanntechnik ein.
Präzisionsvierkanthalter für System R und E
Präzisionsvierkanthalter von Becker Erodiertechnik passen zu den zwei meistverbreiteten Spannsystemen in der EDM. System E steht für Erowa ITS® und System R für 3R®. Beide Systeme definieren die Schnittstelle zwischen Maschine und Werkzeugträger unterschiedlich. Betriebe wählen den Vierkanthalter passend zu ihrem Maschinenpark.
Vierkanthalter 15 E und 25 E nehmen Elektroden mit 15x15 bzw. 25x25 mm Schaft auf und koppeln sie an das Erowa ITS®-System. Die R-Varianten arbeiten nach demselben Prinzip, jedoch mit 3R®-Schnittstelle. Für Maschinen mit 20mm-Schaft-Aufnahme liefert Becker Erodiertechnik Vierkanthalter 15 R und 25 R auf 20mm Schaft.
Anwendung der Vierkanthalter in der Erodiertechnik
Präzisionsvierkanthalter in der Erodiertechnik kommen beim Senkerodieren überall dort zum Einsatz, wo Elektroden mit quadratischem Schaft präzise eingespannt und positioniert werden müssen. Bei der Drahterosion mit laufender Drahtelektrode entfällt diese Aufnahme.
Typische Anwendungen sind:
- Werkzeug- und Formenbau: exakte Elektrodenpositionierung für komplexe Kavitäten und enge Toleranzen
- Automatisierte Serienfertigung: reproduzierbare Einspannposition durch definierte Vierkant-Geometrie, auch bei vollautomatischem Elektrodenwechsel
- Lohnfertigung: standardisierte Halter sichern konsistente Ergebnisse über verschiedene Aufträge und Maschinentypen
- Maschinenparks mit System E und R: passende Varianten für beide Spannsysteme decken unterschiedliche Maschinentypen im selben Betrieb ab
Die zwei Anschlagflächen erlauben eine genaue Ausrichtung und hohe Wiederholgenauigkeit der Elektrode ohne zusätzliche Messtechnik. Das spart Einrichtzeit und erhöht die Prozesssicherheit über die gesamte Fertigungskette.
Beraten lassen und Vierkanthalter kaufen
System E oder System R, Größe 15 oder 25, mit oder ohne Pendelfunktion? Wer Vierkanthalter kaufen will, steht schnell vor mehreren Überlegungen. Becker Erodiertechnik analysiert die Maschinenumgebung und den Fertigungsprozess und gibt eine klare Empfehlung, welche Konfiguration am besten passt.
- Systemauswahl: Das Fachteam berät, welche Variante zu System E (Erowa ITS®) oder System R (3R®) passt.
- Ausführungsempfehlung: Das Team berät zu Stahlunterbau, Aluunterbau oder Messingunterbau und empfiehlt die sinnvollste Konfiguration für den Einsatzfall.
- Vorderteil und Zubehör: Klemmstücke, Ausrichtlineal und Schrauben stehen auch als Ersatz für bestehende Halter direkt bereit.
- Sonderlösungen: Individuelle Anforderungen klärt das Team direkt. Sonderausführungen entstehen auf Anfrage.
- Ohne Zwischenhandel: Der Direktvertrieb sichert kurze Lieferzeiten und eine verlässliche Abwicklung.
Das Fachteam von Becker Erodiertechnik kennt die Anforderungen der EDM aus der Praxis und steht bei Fragen zu Angusshaltern, Gewindeelektroden, Elektrodenrohlingen und weiterem Zubehör direkt bereit. Die richtige Elektrodenpositionierung beginnt mit dem passenden Vierkanthalter.
Vierkanthalter direkt beim Spezialisten kaufen
Benötigen Sie Vierkanthalter für automatisierte Fertigungslinien, sind Sie bei Becker Erodiertechnik genau richtig. Automatisierte Fertigungslinien stellen immer höhere Anforderungen an die Elektrodenpositionierung. Das Sortiment von Becker Erodiertechnik deckt diese Anforderungen ab, mit Standardhaltern für den täglichen Betrieb und Sonderausführungen für komplexe Geometrien und Winkellagen. Das Fachteam berät persönlich und direkt zu den möglichen Vierkanthaltern.
FAQ: Vierkanthalter
Passen Vierkanthalter auch zu automatisierten Palettiersystemen?
Wie wirken sich Vierkanthalter auf die Standzeit der Elektrode aus?
Durch die präzise und reproduzierbare Spannung im Vierkanthalter wird die Elektrode optimal ausgerichtet. Dies sorgt für einen gleichmäßigen Verschleiß, verhindert einseitigen Abtrag und senkt sowohl den Elektrodenverbrauch als auch die Werkzeugkosten.
Welche Vorteile bietet ein Präzisionsvierkanthalter gegenüber einfachen Elektrodenhaltern?
Dank der hohen Wiederholgenauigkeit kann die Elektrode jederzeit aus- und wieder eingespannt werden, ohne ihre exakte Position zu verlieren. Im Gegensatz zu einfachen Elektrodenhaltern sorgen die präzisen Anlageflächen für eine reproduzierbare Ausrichtung.
Für welche Erosionsverfahren eignen sich Vierkanthalter für die EDM?
Die Vierkanthalter eignen sich sowohl für das Elektrodenfräsen als auch für das Senkerodieren. Sie nehmen Elektroden mit quadratischem Schaft auf, die beim Einsenken von Kavitäten und Konturen eingesetzt werden. Die Drahterosion arbeitet hingegen mit einer kontinuierlich laufenden Drahtelektrode und verwendet andere Werkzeugträger.
Was unterscheidet Vierkanthalter für die Erodiertechnik der Größe 15 von 25?
Die kompatible Elektrodengröße ist der grundlegende Unterschied. Größe 15 nimmt Elektroden mit 15x15 mm Schaft auf und Größe 25 solche mit 25x25 mm. Die Wahl hängt von der Elektrodengeometrie und dem Einsatzbereich ab. Betriebe mit beiden Elektrodenformaten setzen häufig beide Größen parallel ein.
