Das hängt vom Schaftmaß ab. Becker Erodiertechnik bietet Schaftmaße von 15x15 und 25x25 mm, die zu den meisten gängigen EDM-Spannsystemen passen. Für spezifische Kombinationen berät das Fachteam vor der Bestellung und empfiehlt die passende Variante.

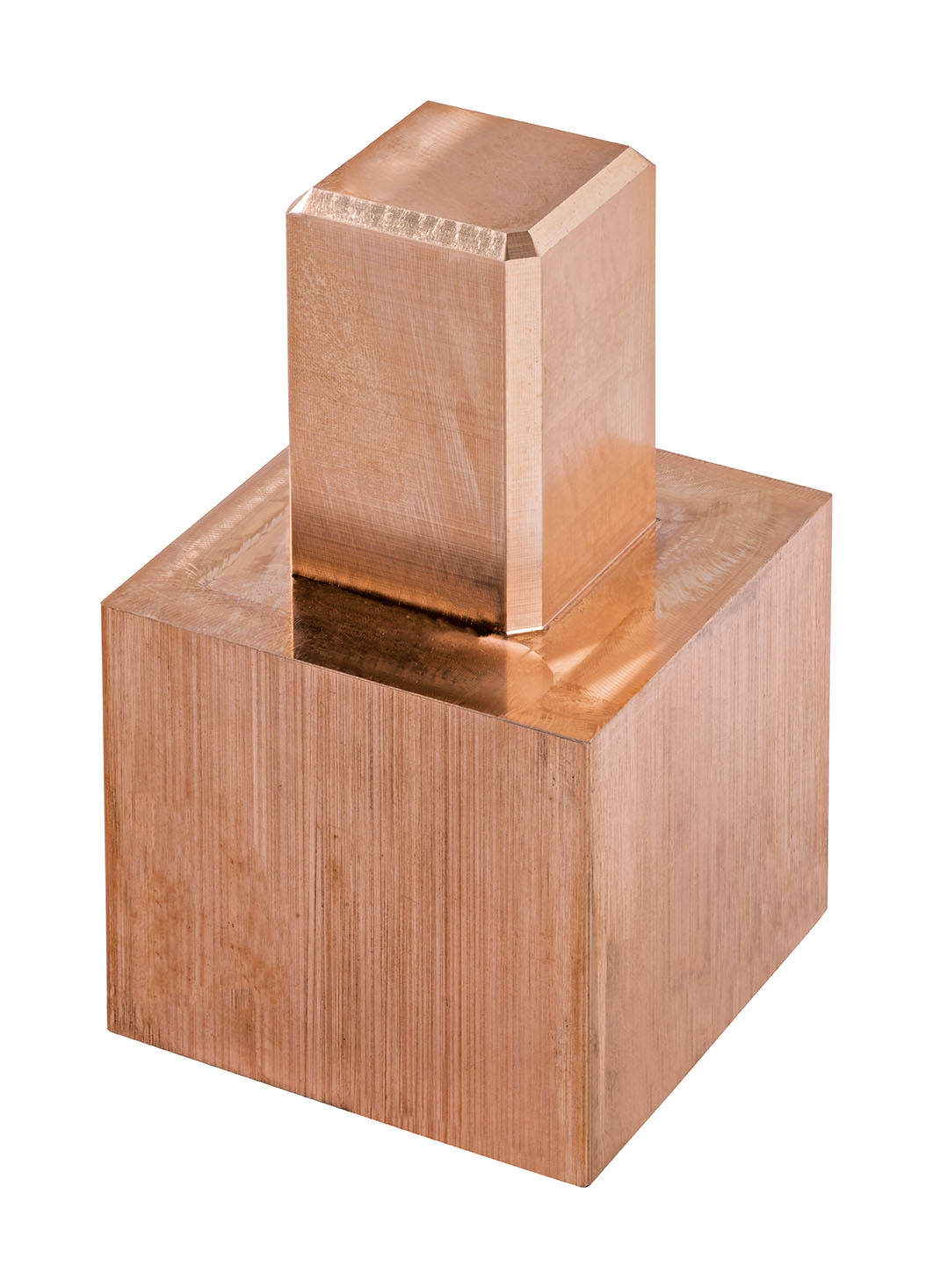

Elektrodenrohlinge für die EDM
Elektrodenrohlinge sind der Ausgangswerkstoff für jede Elektrode im Senkerodieren. Sie bestehen aus E-Cu 57 (Elektrolytkupfer) oder WoCu 75/25 (Wolfram-Kupfer) sowie Graphit und legen damit Leitfähigkeit, Standzeit und Abtragsqualität fest. Präzise gefertigte Rohlinge sichern reproduzierbare Ergebnisse, von der ersten Elektrode bis zur Serienfertigung. Das vollständige Sortiment entsteht bei Becker Erodiertechnik in eigener Fertigung, von E-Cu 57 bis WoCu 75/25, vom Standardmaß bis zur Sonderabmessung. Werkzeugbauer, Medizintechniker, Rüstungszulieferer und Betriebe der automatisierten Serienfertigung beziehen Elektrodenrohlinge direkt beim Hersteller.
Das Wichtigste in Kürze:
- Material: E-Cu 57 (Elektrolytkupfer) oder WoCu 75/25 (Wolfram-Kupfer)
- Schaftmaße 15x15 und 25x25 mm, Kopfmaße 15x15 bis zu 60x60 mm
- Ausführungen mit und ohne Bohrbild, Bohrungen im Ø toleriert für höchste Präzision
- Gesamtlängen 48 bis 90 mm, Standardsätze à 12, 24 oder 40 Stück
- Sondermaße auf Anfrage lieferbar
Inhaltsverzeichnis:
- Welche Elektrodenrohlinge gehören zum Sortiment von Becker Erodiertechnik?
- Kupfer-Elektrodenrohlinge und WoCu 75/25: Materialien im Vergleich
- Elektrodenrohlinge in der Erodiertechnik: Wo kommen sie zur Anwendung?
- Elektrodenrohlinge kaufen: Passende Auswahl treffen
- Elektrodenrohlinge direkt vom Spezialisten erhalten
- FAQ: Elektrodenrohlinge
Welche Elektrodenrohlinge gehören zum Sortiment von Becker Erodiertechnik?
Das Sortiment umfasst Rohlinge in zwei Materialien und verschiedenen Ausführungen. Jede Variante deckt spezifische Anforderungen in der EDM ab, von der Standardanwendung bis zur Hochpräzisionsfertigung. Sonderabmessungen liefert Becker Erodiertechnik gerne auf Anfrage.

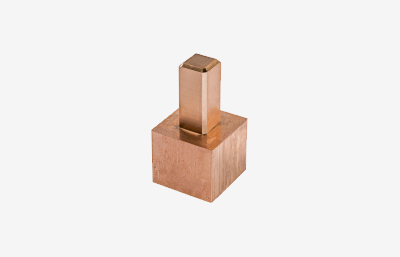

- Elektrodenrohlinge 15x15 aus E-Cu 57, Kopfmaße 15x15 bis 40x40 mm, Gesamtlängen 65 bis 85 mm, 12 Stück je Satz

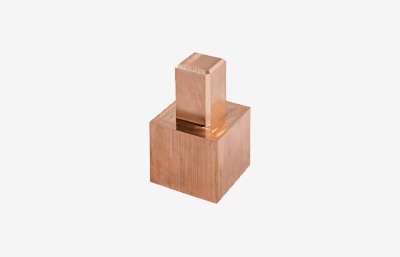

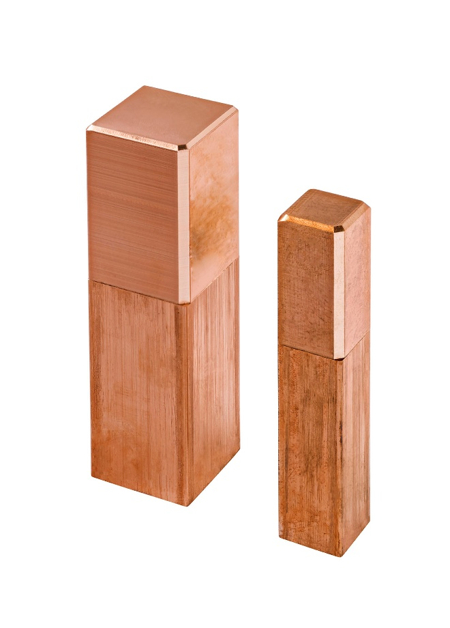

- Elektrodenrohlinge 25x25 aus E-Cu 57, Kopfmaße 25x25 bis 60x60 mm, Gesamtlängen 65 bis 90 mm, 12 oder 24 Stück je Satz

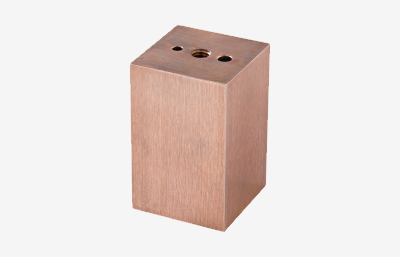

- Kupferrohlinge mit Bohrbild aus E-Cu 57, Querschnitte 20x20 bis 50x50 mm, Gesamtlänge 50 mm, 12 Stück je Satz
- Wolframkupferrohlinge mit Bohrbild aus WoCu 75/25, Querschnitte 20x20 bis 40x40 mm, Gesamtlänge 48 mm, 12 Stück je Satz
Becker Erodiertechnik sichert die Qualität jedes Rohlings durch Maßprüfung vor der Auslieferung und bringt tiefes Fachwissen aus der Spanntechnik ein.
Kupfer-Elektrodenrohlinge und WoCu 75/25: Materialien im Vergleich
Becker Erodiertechnik bietet zwei bewährte Werkstoffe, Kupfer und Wolfram-Kupfer-Legierung, für die EDM. Material, Abtragrate, Standzeit und Oberflächenqualität hängen direkt zusammen.
Kupfer-Elektrodenrohlinge aus E-Cu 57 stehen für eine elektrische Leitfähigkeit von mindestens 57 MS/m und einen Kupfergehalt von über 99 Prozent. Sie eignen sich zum Erodieren weicher bis mittelharter Werkstoffe und liefern über viele Einsätze stabile Ergebnisse. E-Cu 57 ist das Standardmaterial für die meisten Anwendungen beim Senkerodieren.
WoCu 75/25 steht für eine Wolfram-Kupfer-Legierung im Verhältnis 75 zu 25. Wolframkupfer-Elektrodenrohlinge sind verschleißfester und behalten ihre Form auch bei hoher Energiedichte. Sie kommen zum Einsatz, wenn harte Werkstoffe oder enge Toleranzen Standard-Kupfer an seine Grenzen bringen.
Elektrodenrohlinge in der Erodiertechnik: Wo kommen sie zur Anwendung?
Elektrodenrohlinge kommen überall dort zum Einsatz, wo Elektroden im eigenen Haus oder in der Lohnfertigung entstehen.
Typische Anwendungsfelder:
- Werkzeug- und Formenbau: Rohlinge bilden die Ausgangsbasis für Elektroden jeder Geometrie, vom einfachen Stempel bis zum komplexen Formeinsatz.
- Lohnfertigung: Einheitliche Rohling-Formate sichern kalkulierbare Elektrodenkosten und konstante Qualität über wechselnde Aufträge hinweg.
- Prototypenfertigung: Die schnelle Verfügbarkeit der Rohlinge verkürzt den Weg bis zur ersten Erosion.
- Serienfertigung: Sätze mit 12 oder 24 Stück decken auch den hohen Bedarf zuverlässig ab.
Die Qualität des Rohlings bestimmt, was die Elektrode im Prozess leistet. Maßhaltige Rohlinge aus Eigenfertigung reduzieren Nacharbeit, senken Ausschuss und sichern stabile Abtragsergebnisse.
Betriebe mit wachsendem Maschinenpark profitieren von standardisierten Rohling-Formaten, die auf mehreren Maschinen einsetzbar sind.
Elektrodenrohlinge kaufen: Passende Auswahl treffen
Die Auswahl des richtigen Elektrodenrohlings hängt von Werkstoff, Toleranz und Spannsystem ab. Becker Erodiertechnik klärt alle drei Faktoren gemeinsam mit dem Kunden und empfiehlt die passende Variante, direkt und ohne Umwege.
Beratung und Service:
- Materialauswahl: Das Fachteam bewertet, ob E-Cu 57 oder WoCu 75/25 für den jeweiligen Einsatzfall die bessere Basis liefert.
- Abmessungsberatung: Das Team stimmt Schaft, Kopf und Gesamtlänge auf Elektrodenhalter, Spannsystem und Elektrodengeometrie ab.
- Bohrbild-Empfehlung: Becker Erodiertechnik klärt, ob ein Bohrbild den Erodiervorgang verbessert oder ein Standard-Rohling ausreicht.
- Sondermaße: Abmessungen außerhalb des Standardprogramms fertigt Becker Erodiertechnik ebenfalls gerne auf Anfrage an.
- Direkte Lieferung: Standardrohlinge kommen direkt aus dem Lager von Becker Erodiertechnik, ohne Verzögerung.
Das Fachteam steht für technische Fragen persönlich bereit und berät zu Systemadaptern für die EDM und weiterem Zubehör. Die richtige Elektrode beginnt mit dem passenden Elektrodenrohling.
Elektrodenrohlinge direkt vom Spezialisten erhalten
Becker Erodiertechnik liefert Elektrodenrohlinge in zwei Materialien und vielen Ausführungen direkt aus Karlsbad im Nordschwarzwald. Betriebe, die neue Werkstoffe erodieren und dafür geeignete Rohlinge suchen, finden die passende Ausgangsbasis im Sortiment. Das Fachteam berät persönlich zu Elektrodenrohlingen und dem gesamten Sortiment.
FAQ: Elektrodenrohlinge
Passen Elektrodenrohlinge zu allen gängigen Spannsystemen?
Lohnt es sich, Elektrodenrohlinge selbst zu bearbeiten, statt fertige Elektroden zu kaufen?
In den meisten Fällen lohnt es sich. Rohlinge bieten mehr Flexibilität bei der Elektrodengeometrie und senken die Stückkosten bei regelmäßigem Bedarf. Wer im eigenen Haus erodiert und Elektroden kontinuierlich braucht, fährt mit eigener Elektrodenfertigung wirtschaftlicher.
Wann sind Kupfer-Elektrodenrohlinge die bessere Wahl?
Bei Standard-Senkerodieranwendungen sind sie für weiche bis mittelharte Werkstoffe empfehlenswert. E-Cu 57 ist gut bearbeitbar, bietet hohe elektrische Leitfähigkeit und liefert über viele Einsätze stabile Abtragsergebnisse. Für härtere Werkstoffe oder höhere Energiedichte empfiehlt sich WoCu 75/25.
Wie entsteht aus einem Elektrodenrohling zum Erodieren eine fertige Elektrode?
Durch eine spanende Bearbeitung im eigenen Haus entsteht aus dem Elektrodenrohling eine fertige Elektrode. Betriebe fräsen oder schleifen den Rohling auf CNC-Maschinen auf die gewünschte Elektrodengeometrie. Die Maßhaltigkeit des Rohlings bestimmt dabei direkt die Ausgangsgenauigkeit der fertigen Elektrode.
Wann empfehlen sich für die Erodiertechnik Elektrodenrohlinge mit Bohrbild?
Diese Ausführungen sind besonders für tiefe Kavitäten oder schwer zugängliche Erosionsbereiche geeignet. Dank des Bohrbilds kann die Elektrode kürzer ausgeführt werden, wodurch das Abfallstück reduziert wird. Das spart Material und senkt gleichzeitig die Fertigungskosten.
