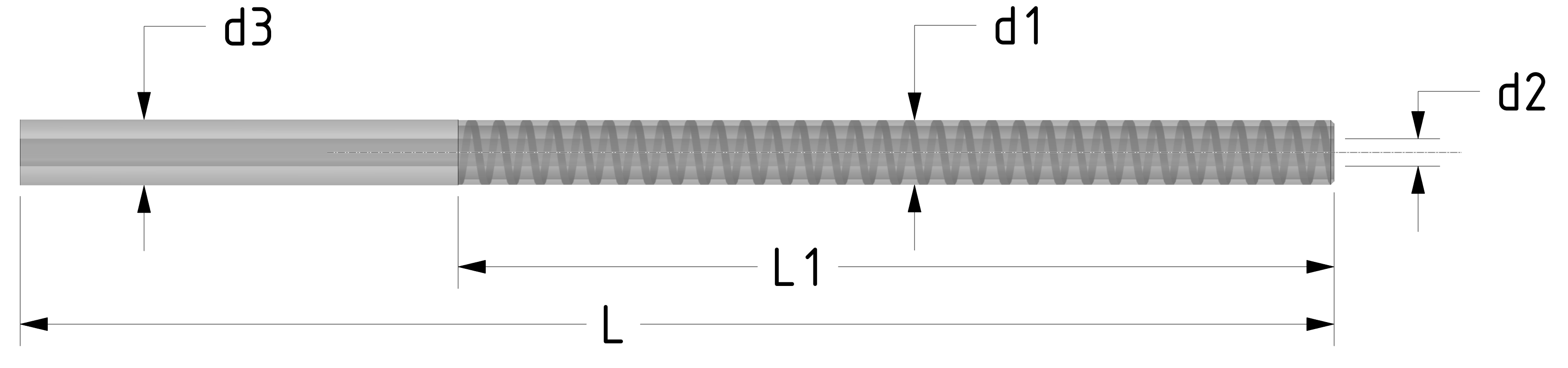

*L=Gesamtlänge l1=Gewindelänge d1=ØGewinde d2=ØBohrung d3=ØSchaft
Artikel-Nr. | L | l1 | d1 | d2 | d3 | Steigung |
---|---|---|---|---|---|---|
CuM 3 links | 80 | 50 | 2,3 | 0,7 | 3 | 0,5 |
CuM 4x0,50 links | 80 | 50 | 2,9 | 0,7 | 3 | 0,5 |
CuM 5 links | 120 | 80 | 3,7 | 0,95 | 3,8 | 0,8 |
CuM 6 links | 120 | 80 | 4,5 | 1,1 | 4,5 | 1 |
CuM 8 links | 120 | 80 | 5,9 | 2,5 | 6 | 1,25 |
CuM 8x0,5 Links | 120 | 80 | 5,9 | 2,5 | 6 | 0,5 |
CuM 10 links | 120 | 80 | 7,9 | 4 | 8 | 1,5 |
CuM10x1 links | 120 | 80 | 7,9 | 4 | 8 | 1 |
CuM 12 links | 120 | 80 | 10 | 5 | 10 | 1,75 |
CuM12x1 links | 120 | 80 | 10 | 5 | 10 | 1 |
CuM12x1.5 links | 120 | 80 | 10 | 5 | 10 | 1,5 |
CuM 16 links | 120 | 80 | 13,7 | 7,5 | 14 | 2 |
