Senkerodieren ist ein hochpräzises Verfahren zur Herstellung komplexer Geometrien in leitfähigen Materialien. Die Elektrode überträgt ihre Form direkt auf das Werkstück, sodass auch tiefe Kavitäten und filigrane Strukturen reproduzierbar entstehen. Becker Erodiertechnik bietet dafür passende Spannmittel, Systeme und Zubehör, die stabile und prozesssichere Abläufe gewährleisten.

Bei anspruchsvollen Bauteilen mit komplexer Innengeometrie bildet die Senkerosion eine zuverlässige Grundlage für präzise und wirtschaftliche Fertigungsergebnisse. Das ist unabhängig von Materialhärte und Bauteilkomplexität.

Das Wichtigste in Kürze

  • Formübertragung durch Elektroden: komplexe Geometrien entstehen präzise und reproduzierbar
  • Hohe Prozessstabilität: exakte Werkstückspannung und definierte Elektrodenführung sichern gleichbleibende Ergebnisse
  • Integration in bestehende Systeme: kompatibel mit ITS®, EROWA® und System 3R®
  • Effiziente Bearbeitung auch bei harten Werkstoffen: ideal für komplexe Kavitäten und schwer zerspanbare Materialien
  • Modularer Komponentenaufbau: Spannmittel, Elektrodenhalter und Zubehör greifen nahtlos ineinander

Inhaltsverzeichnis:

Spannmittel für Senkerodieren: präzise Fixierung komplexer Werkstücke

Beim Senkerodieren ist die exakte Positionierung des Werkstücks wichtig, da selbst geringste Abweichungen die Formübertragung beeinflussen. Spannmittel wie Elektrodenhalter für die Elektroden und EDM-Paletten festigen die Lage des Bauteils und gewährleisten, dass die Geometrie der Elektrode präzise in das Werkstück eingebracht wird.

Becker Erodiertechnik fertigt Spannlösungen, die speziell auf die Anforderungen der Senkerosion ausgelegt sind. Sie stabilisieren bei Bedarf selbst komplexe Werkstücke mit unregelmäßigen Geometrien. Dadurch gewährleisten sie eine gleichbleibende Position über den gesamten Bearbeitungsprozess hinweg. Typische Ausführungen in der Anwendung sind:

  • Elektrodenhalter mit hoher Wiederholgenauigkeit für präzise Formübertragung
  • Spannpaletten für reproduzierbare Positionierung und mehrerer Bauteile
  • Sonderlösungen für tief liegende Kavitäten und komplexe Formen

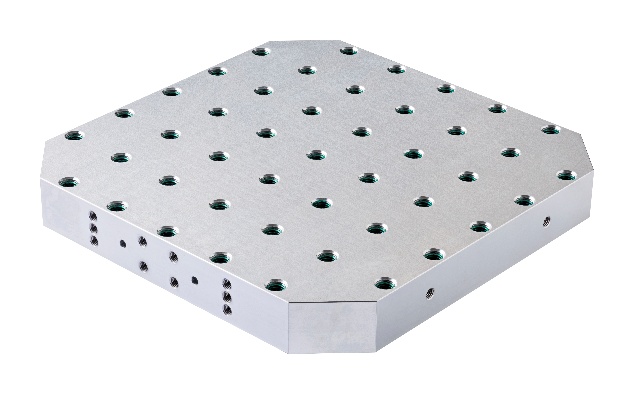

EDM-Palette für die exakte Positionierung und Wiederholgenauigkeit.

Die Spannmittel ermöglichen eine stabile Prozessbasis, auf der sich die gesamte Bearbeitungsqualität aufbaut. Durch diese Basis bleiben auch komplexe Geometrie bei anspruchsvollen Anwendungen exakt reproduzierbar.

Spannsysteme beim EDM-Senkerodieren: stabile Prozesse bei der Formübertragung

Spannsysteme verbinden Werkstück, Elektrode und Maschine zu einer präzisen Einheit. Beim EDM-Senkerodieren ist diese Verbindung nötig, da die Position der Elektrode die entstehende Bauteilgeometrie bestimmt. Neben der Integration in bestehende Maschinenparks bieten die Systeme auch komplette Ausstattungen für neue Maschinen und Automationsanlagen – vom gesamten Systemaufbau bis hin zu Grundfuttern sowie Kontroll- und Tastelementen. Wichtige Merkmale sind:

  • modulare Systeme für flexible Anpassung an unterschiedliche Bauteile
  • mechanische und pneumatische Varianten für stabile Spannprozesse
  • hohe Wiederholgenauigkeit für Serien- und Mehrfachbearbeitung
  • kompatible Schnittstellen für Integration in bestehende Maschinenparks sowie für komplette Systemlösungen in neuen Anlagen

Die Kombination aus stabiler Mechanik und präziser Positionierung ermöglicht eine gleichbleibende Qualität über mehrere Bearbeitungszyklen hinweg. Somit entstehen reproduzierbare Ergebnisse auch bei komplexen Formen.

Zubehör für die Senkerosion: Kontrolle und Positionierung

Zubehör, wie beispielsweise Spannzapfen oder Elektrodenrohlinge, übernimmt beim Senkerodieren eine wichtige Rolle, da es die exakte Ausrichtung von Werkstück und Elektrode unterstützt. Es sorgt für kontrollierte, geprüfte und konstant gehaltene Positionen.

Die Komponenten im Überblick::

  • Spannzapfen für stabile Aufnahme und exakte Referenzierung
  • Messelemente zur Überprüfung von Position und Maßhaltigkeit
  • Greiferkupplungen für automatisierte Palettensysteme
  • Ausrichtsysteme zur präzisen Nullpunktdefinition

Die einzelnen Komponenten greifen während des Prozesses ineinander und ermöglichen eine kontrollierte Prozessführung. Dadurch bleibt die Qualität auch bei komplexen Bearbeitungsaufgaben konstant.

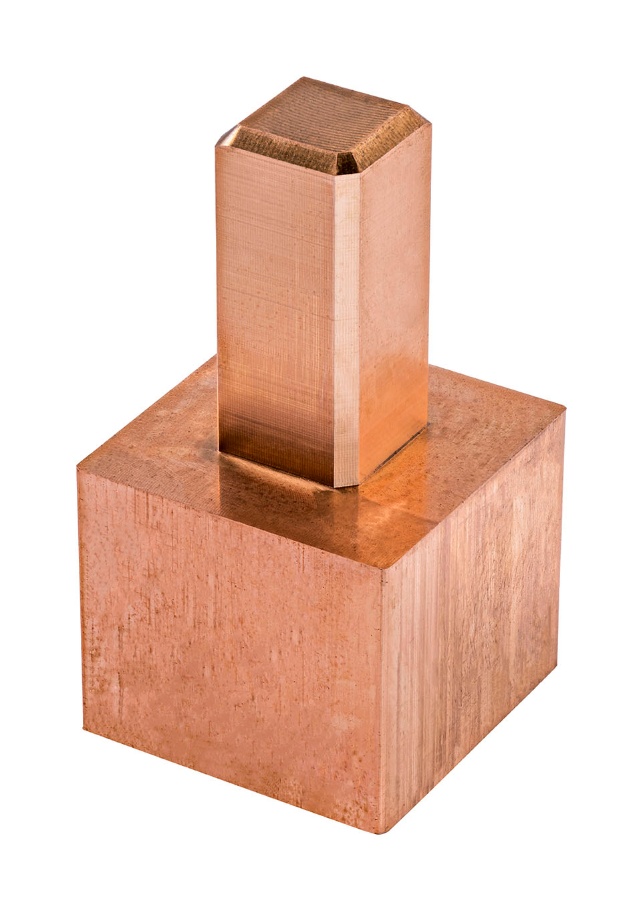

Ein Elektrodenrohling aus Kupfer

Maschinenzubehör für das Senkerodieren: Integration in Fertigungslinien

Maschinenzubehör sorgt dafür, dass Senkerodierprozesse effizient in bestehende Fertigungssysteme integriert werden können. Es unterstützt sowohl die Handhabung als auch die Prozessstabilität. Hierfür sind folgende Komponenten relevant:

  • Adapterplatten zur Verbindung unterschiedlicher Systemstandards
  • Systemständer für strukturierte Organisation von Elektroden und Spannmitteln
  • Führungselemente für präzise Bewegungsabläufe
  • Dichtkomponenten zur Sicherstellung stabiler Bearbeitungsbedingungen

Die Integration erfolgt ohne aufwendige Umrüstungen und ermöglicht eine flexible Anpassung an bestehende Produktionsanlagen. Dadurch, dass die Umrüstung schnell erledigt ist, ist die Fertigung wirtschaftlich und skalierbar.

Senkerodieren mit Elektroden: zentrale Elemente der Formgebung

Elektroden sind beim Senkerodieren ein wichtiges Werkzeug, da sie die spätere Geometrie des Werkstücks definieren. Ihre Form, ihr Material und ihre Position bestimmen die Qualität der Bearbeitung.

Anforderungen an Elektroden in der Praxis:

  • hohe Maßgenauigkeit für exakte Formübertragung
  • stabile Materialeigenschaften für gleichmäßigen Abtrag
  • optimierte Geometrien für komplexe Kavitäten
  • präzise Positionierung im Spannsystem

Je nach Anwendung kommen unterschiedliche Materialien wie Kupfer oder Graphit zum Einsatz. Diese Stoffe ermöglichen eine Anpassung an spezifische Anforderungen hinsichtlich des Verschleißes, der Detailgenauigkeit und der Oberflächenqualität.

Wann wird Senkerodieren in spezialisierten Industrien genutzt?

Das Senkerodieren wird vor allem dort eingesetzt, wo komplexe Innengeometrien und hohe Materialhärten in Kombination auftreten. Die Technologie eignet sich für Anwendungen, die mit konventionellen Verfahren nur eingeschränkt realisierbar sind.

Unter anderem wird in folgenden Bereichen auf das Verfahren gesetzt:

  • Spritzguss- und Druckgussformenbau
  • Luft und Raumfahrt
  • Mikrostrukturfertigung in der Medizintechnik
  • Präzisionsbauteile in der Elektronikfertigung
  • Werkzeug- und Formenbau

Die hohe Flexibilität des Verfahrens ermöglicht eine Anpassung an unterschiedliche Branchenanforderungen. Es entstehen Lösungen, die in den verschiedenen Branchen sowohl technisch als auch wirtschaftlich überzeugen.

Senkerodieren als Fertigungsverfahren für komplexe Kavitäten

Das Senkerodieren-Fertigungsverfahren eignet sich vor allem für die Herstellung tiefer, komplexer Kavitäten und filigraner Innenstrukturen. Gerade beim Hartmetall zeigt Senkerodieren seine Stärken, da auch extrem harte Materialien präzise bearbeitet werden. Die Genauigkeit beim Senkerodieren entsteht durch die kontaktlose Bearbeitung mittels elektrischer Entladungen. Dadurch bleiben mechanische Spannungen im Werkstück aus, was zu einer hohen Maßhaltigkeit führt. In Kombination mit präzisen Spannsystemen und abgestimmten Elektroden entsteht beim Senkerodieren ein Prozess, der auf maximale Genauigkeit und Wiederholbarkeit ausgelegt ist.

FAQ zum Senkerodieren

Wie funktioniert das Senkerodieren als Fertigungsverfahren?

Beim Senkerodieren wird Material durch elektrische Entladungen zwischen Elektrode und Werkstück abgetragen. Die Form der Elektrode wird dabei exakt in das Werkstück übertragen. Mit dem Verfahren lassen sich auch komplexe Geometrien mit hoher Präzision und definierter Oberflächenqualität realisieren.

Welche Rolle spielen Elektroden bei der Senkerosion?

Elektroden bestimmen die Geometrie des Bauteils. Ihre Qualität und Positionierung beeinflussen die Präzision und die Oberflächenbeschaffenheit. Eine exakte Abstimmung der Elektroden auf das jeweilige Werkstück ist für reproduzierbare Ergebnisse entscheidend.

Wann wird Senkerodieren in der Lohnfertigung eingesetzt?

Senkerodieren kommt in der Lohnfertigung zum Einsatz, wenn komplexe Formen wirtschaftlich und reproduzierbar hergestellt werden sollen. Besonders bei Serienbauteilen mit hohen Anforderungen an Genauigkeit ist das Verfahren etabliert. Es eignet sich insbesondere für Bauteile mit filigranen Strukturen und engen Toleranzen.

Welche Materialien lassen sich beim Senkerodieren bearbeiten?

Leitfähige Materialien wie Stahl, gehärteter Stahl oder Hartmetall lassen sich zuverlässig bearbeiten. Auch schwer zerspanbare Werkstoffe können präzise geformt werden. Damit eignet sich das Verfahren für ein breites Spektrum industrieller Anwendungen.

Welche Vorteile bietet EDM-Senkerodieren?

EDM-Senkerodieren ermöglicht die Bearbeitung komplexer Geometrien ohne mechanische Belastung. Dadurch entstehen präzise Strukturen und eine gleichbleibende Qualität. Zudem bleibt die Maßhaltigkeit auch bei anspruchsvollen Materialien hoch.
